ШУПН, в зависимости от модификации, могут комплектоваться устройствами плавного пуска (УПП). Для уменьшения пусковых токов и уменьшения нагрузки на питающую сеть, дополнительных защит электродвигателя, а также уменьшение ударных воздействий на двигатель и гидравлическую часть, рекомендуем использовать плавный пуск при мощности насосов от 30 кВт. Инструкция на данные комплектующие поставляются отдельно.

ШУПН обеспечивают:

• приём и распределение электрической энергии;
• коммутацию силовых цепей;
• плавный (при необходимости) пуск и останов насосов;
• управление, контроль и регулирование параметров (в зависимости от модификации);
• защиту приводов и электродвигателей от коротких замыканий и перегрузок;
• автоматическое дистанционное и ручное включение ИУ систем противопожарной защиты;
• при пропадании, перекосе или неправильной последовательности подключения фаз: в ручном – блокировка работы шкафа, а в автоматическом режиме работы
• блокировка работы и оповещение дежурного персонала;
• автоматическое восстановление электропитания потребителей электрической энергии путём присоединения резервного источника питания (шкафы оборудованные АВР);
• последующее автоматическое включение после устранения неисправности;
• автоматический контроль целостности линий связи с ИУ систем противопожарной защиты, согласно ГОСТ Р 53325-2012;
• световую индикацию о режимах работы средств противопожарной защиты;
• защиту органов управления от несанкционированного доступа посторонних лиц;
• непрерывный режим работы;
• прием сигнала «ПОЖАР» от приборов пожарных и управления (далее - ППУ), или от приборов приёмно-контрольных пожарных (далее - ППКП), или иных технических
• средств пожарной автоматики;
• управление ИУ в автоматическом режиме;
• управление ИУ в ручном режиме;
• формирование и передачу извещений о неисправности электропитания или линий связи с электроприводами, об отключении автоматического режима управления и о положении запорной арматуры, на ППКП.

ШУПН является компонентом приборов пожарных и управления, предназначен для работы с ППУ различных производителей. ШУПН, в зависимости от модификации, могут комплектоваться устройствами плавного пуска (УПП) или частотными преобразователями (ПЧ), инструкция на данные комплектующие поставляются отдельно. Схемы внешних подключений при использовании УПП или ПЧ не меняются.

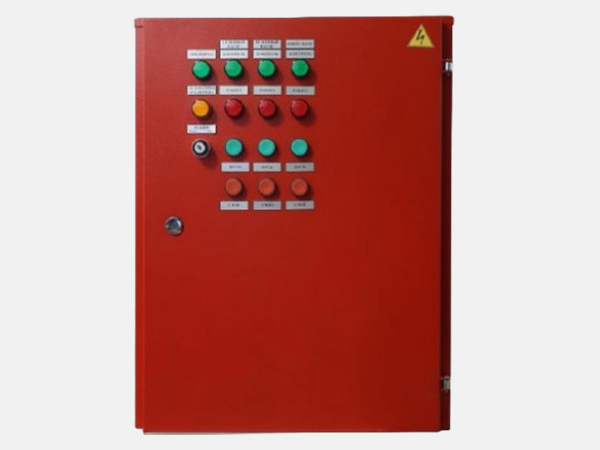

Принцип работы шкафа управленияШУПН

Принцип работы Шкафа управления пожарными насосами представляет собой комплексный подход к обеспечению эффективного и автоматизированного функционирования системы, предназначенной для пожаротушения. Вот ключевые аспекты принципа работы такого шкафа:

• Шкаф управления оборудованием для пожаротушения обычно оборудован системой автоматического включения, реагирующей на сигналы от датчиков дыма, тепла или других элементов, указывающих на наличие пожара. При получении сигнала шкаф моментально активирует пожарные насосы.
• Ключевая функция шкафа - управление работой пожарных насосов. При срабатывании системы срабатывают насосы, которые начинают подачу воды в систему пожаротушения. Это обеспечивает быстрый и эффективный отклик на пожарную угрозу.
• Современные шкафы обычно оснащены системами мониторинга и самодиагностики. Они постоянно следят за состоянием оборудования, контролируют давление в системе, обнаруживают любые возможные неисправности и предпринимают меры по их устранению.
• Шкафы управления пожарными насосами могут включать в себя механизмы для оптимизации энергопотребления. Например, при отсутствии пожара система может быть установлена в режим ожидания, что способствует снижению расхода электроэнергии.
• Интеграция с Центральной Системой Управления: Для лучшего контроля и управления пожаротушением, шкафы могут быть интегрированы с центральной системой управления здания или объекта. Это обеспечивает централизованный мониторинг и возможность оперативного вмешательства.
• Шкаф также может включать системы регулирования давления, чтобы обеспечить оптимальные характеристики работы системы пожаротушения в зависимости от требований конкретного объекта.
• Работа шкафа управления пожарными насосами строится на надежных технологиях, обеспечивая быстрый отклик и эффективное функционирование системы в случае возникновения пожара.

Купить шкафуправленияШУПН

Купить шкаф управления ШУПН — это значитьобеспечитьнадежностьи эффективностьвашей системы управления пожаротушением. ШУПН представляет собой высокотехнологичное устройство, разработанное для автоматизации и координации работы пожарных насосов, обеспечивая надежное реагирование на пожарные угрозы.
