Aikon SCHUN PD C

ЩУН-PD С предназначен для сбора данных с датчиков насосного агрегата и передачи их по средствам сети интернет на облачный сервер Aikon для дальнейшего мониторинга, для своевременного обнаружения нештатных ситуаций и предотвращения поломки оборудования. Применение данной системы мониторинга является обязательным условием получения расширенной гарантии на насосные агрегаты CNP и Aikon.

Для получения предложения свяжитесь с нами по телефону: (812) 982-25-23, электронной почте: info@icneva.ru или оставьте заявку на нашем сайте:

Описание

Характеристики

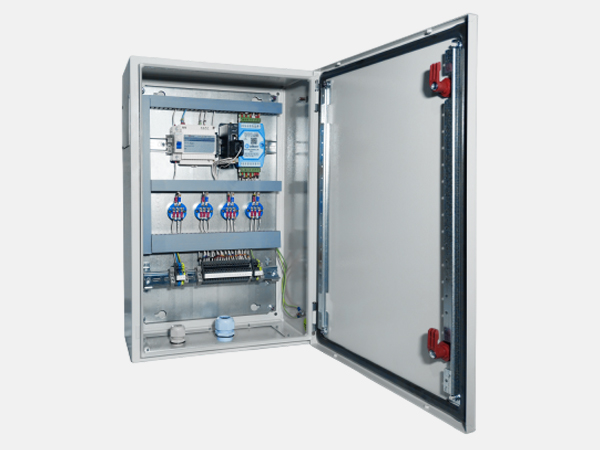

Состоит из металлического корпуса со степенью защиты IP65 и габаритными размерами:

  • ЩУН-PD C-8 (ВхШхГ) 600х400х200 мм;
  • ЩУН-PD C-16 (ВхШхГ) 700х500х200 мм.

На монтажной панели щита управления расположены:

  • Автоматический выключатель однополюсный ~220В, 6А (QF1);
  • Блок питания (A1) с входным напряжением ~220В и выходным 24В (постоянное) мощностью 30 W;
  • Модуль передачи данных на сервер PD G (A2);
  • Блок обработки аналоговых сигналов (A3, A4);
  • Преобразователи сигналов из Pt100 в 4…20 mA (4 или 8 штук).

Клеммы для подключения питания (XT1) и датчиков контроля параметров насосного агрегата (XT2, XT3). На нижней панели щита управления расположены кабельные вводы для герметичного подвода кабеля питания и линий связи. ЩУН-PD C-8 позволяет контролировать до восьми датчиков, четыре из которых Pt100 (для контроля температуры) и четыре с универсальным выходом 4…20 mA (для контроля датчиков вибрации и давления на входе и выходе насоса). Для ЩУН-PD C-16 количество подключаемых датчиков – 16 штук. Восемь датчиков Pt100 и восемь с универсальным выходом 4…20 mA.

Сигналы с датчиков Pt100 с помощью преобразователей сигналов конвертируются в унифицированный сигнал 4…20 mA. Далее все унифицированные сигналы собираются блоком обработки аналоговых сигналов и по интерфейсу RS485 передаются на модуль передачи данных на сервер PD G. Модуль PD G позволяет производить обмен данными между вашим электронным устройством (ПК, планшетом, смартфоном) и контроллером с помощью функций облачного сервера. Для передачи данных PD G должен быть подключен к сети интернет. Можно установить в модуль SIM-карту с возможностью передачи данных, если в месте установки шкафа есть покрытие сети. В этом случае необходимо подключить антенну, которая входи в комплект поставки. И так же можно обеспечить доступ в интернет подключив кабель Ethernet.

Приобретая ЩУН PD C-8 (16) Вы автоматически получаете доступ к облачному серверу Aikon, позволяющему дистанционно получать на свой ПК или смартфон информацию о состоянии узлов насосного агрегата, получаемую контроллером. Система облачного сервера Aikon позволяет непрерывно вести запись поступающих от датчиков данных и хранить их в виде. Время хранения данных – 365 дней. В любой момент клиент может зайти на сервер и посмотреть данные по подключенным датчикам, за любой период, в рамках интервала хранения данных. Так же настраиваются оповещения на электронную почту при достижении предельных значений контролируемых параметров. Это позволяет оперативно принять меры по предотвращению поломки насосного агрегата.

ЩУН PD C-8 (16) могут быть выполнены в исполнении «М» (master) и в исполнении «S» (slave). Исполнение «М» подразумевает полноценную комплектацию, предназначенную для самостоятельного выполнения всех функций.

Исполнение «S» не имеет модуля передачи данных PD G и поэтому не может самостоятельно передавать данные на сервер. Шкафы в этом исполнении применяются для расширения количество входов.

Принцип работы щита управления ЩУН-PD C

Принцип работы щита управления направлен на обеспечение стабильности, безопасности и эффективности работы электродвигателей и связанного с ними электрооборудования в рамках промышленных и коммерческих приложений.

Модификации ЩУН-PD C:

ЩУН-PD C-8
Позволяет контролировать до восьми датчиков, четыре из которых Pt100 (для контроля температуры) и четыре с универсальным выходом 4…20 mA (для контроля датчиков вибрации и давления на входе и выходе насоса).

ЩУН-PD C-16
Позволяет контролировать количество подключаемых датчиков до - 16 штук. Восемь датчиков Pt100 и восемь с универсальным выходом 4…20 mA.

Сигналы с датчиков Pt100 с помощью преобразователей сигналов конвертируются в унифицированный сигнал 4…20 mA. Далее все унифицированные сигналы собираются блоком обработки аналоговых сигналов и по интерфейсу RS485 передаются на модуль передачи данных на сервер PD G.

Купить щит управления ЩУН-PD C

Купить щит управления ЩУН-PD C стало легким и надежным шагом в обеспечении эффективности и безопасности вашей системы. Щит управления ЩУН-PD C представляет собой высокотехнологичное устройство, разработанное для автоматизации и контроля работы электродвигателей, обеспечивая надежную защиту от перегрузок, коротких замыканий, перекосов фаз и других аварийных ситуаций.

Подключаемые датчики (4-20 мА):

  • Давления;
  • Температуры;
  • Вибрации.

Характеристики ЩУН PD C-8 (16):

  • Температура эксплуатации: +1…+40 ºС без конденсации;
  • Степень пылевлагозащиты: IP54;
  • Один ввод питания 1х220В, 50 Гц;
  • Потребляемая мощность не более 30W;

Общие габариты: (ВхШхГ):

  • ЩУН-PD C-8 - 600х400х200 мм
  • ЩУН-PD C-16 - 700х500х200 мм

Тип монтажа: навесной.
