Aikon SCHUN PD H

ЩУН-PD H предназначен для визуализации процесса работы насосной стации, удобного отображения значений технических параметров (давление, частота вращения двигателя, наработка и т.д.) и управления работой насосов.

Для получения предложения свяжитесь с нами по телефону: (812) 982-25-23, электронной почте: info@icneva.ru или оставьте заявку на нашем сайте:

Описание

Характеристики

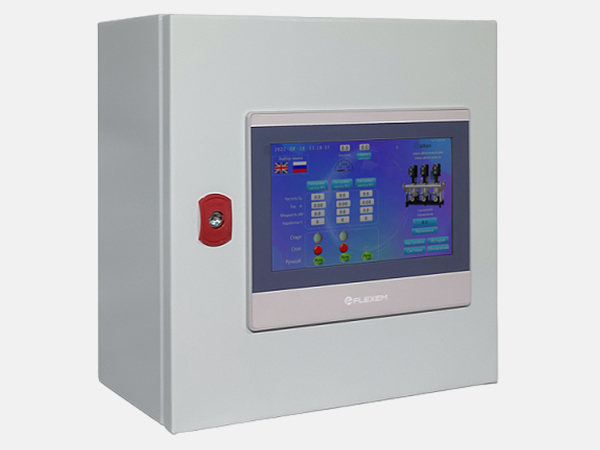

Щит управления ЩУН PD H представляет собой инновационное решение, спроектированное для эффективного контроля и управления насосной станцией. Корпус изготовлен из прочного металла с высокой степенью защиты IP65 и имеет габаритные размеры 300x400x150 мм, обеспечивая надежную работу в различных условиях.

Основным элементом щита является HMI-панель PD H, размещенная на внешней двери. Эта панель является не только элементом управления, но и важным интерфейсом для взаимодействия с щитом.

Ключевые компоненты на монтажной панели

  • Блок питания. С входным напряжением ~220В и выходным 24В (постоянное) мощностью 30 Вт, обеспечивающий энергоснабжение всех системных элементов.
  • Автоматический выключатель. Однополюсный, ~220В, 6А, обеспечивающий безопасность и контроль электропитания.
  • Клеммы для подключения.Предоставляют возможность подключения питания и линий связи между PD H и контроллерами с функцией преобразования частоты PDES.

ЩУН PD H осуществляет эффективное управление насосной станцией, собранной на базе контроллеров PDES с функцией преобразования частоты. Для обеспечения связи с этими контроллерами, щит использует линию связи с применением протокола Modbus.

Дополнительно, для ЩУН PD H разработаны программные решения, предназначенные для управления насосными станциями с количеством насосов от одного до шести. Каждая из этих программ индивидуально настраивается и устанавливается в PD H в процессе пусконаладки станции, обеспечивая гибкость и точное соответствие требованиям вашей системы.

Принцип работы щита управления ЩУН PD H

ЩУН PD H осуществляет эффективное управление насосной станцией, которая собрана на базе контроллеров PDES с функцией преобразования частоты. Он регулирует работу насосов, обеспечивая оптимальное энергопотребление и стабильную производительность системы.

Для ЩУН PD H разработаны программные решения, предназначенные для управления насосными станциями с разным количеством насосов. Каждая программа настраивается индивидуально в процессе пусконаладки, обеспечивая точное соответствие требованиям конкретной системы.

Купить щит управления ЩУН PD H

Купить щит управления ЩУН PD H — это шаг в будущее эффективного и надежного управления насосной станцией. Это интеллектуальное устройство, объединяющее в себе передовые технологии и высокую функциональность для обеспечения оптимальной производительности вашей системы.

Ключевые компоненты на монтажной панели

  • Блок питания. С входным напряжением ~220В и выходным 24В (постоянное) мощностью 30 Вт, обеспечивающий энергоснабжение всех системных элементов.
  • Автоматический выключатель. Однополюсный, ~220В, 6А, обеспечивающий безопасность и контроль электропитания.
  • Клеммы для подключения.Предоставляют возможность подключения питания и линий связи между PD H и контроллерами с функцией преобразования частоты PDES.

ЩУН PD H осуществляет эффективное управление насосной станцией, собранной на базе контроллеров PDES с функцией преобразования частоты. Для обеспечения связи с этими контроллерами, щит использует линию связи с применением протокола Modbus.

Дополнительно, для ЩУН PD H разработаны программные решения, предназначенные для управления насосными станциями с количеством насосов от одного до шести. Каждая из этих программ индивидуально настраивается и устанавливается в PD H в процессе пусконаладки станции, обеспечивая гибкость и точное соответствие требованиям вашей системы.
