Описание

Характеристики

Преобразователи частоты являются ключевыми компонентами в системах управления электродвигателями, обеспечивая точное регулирование частоты вращения и, таким образом, оптимизацию работы различных технических устройств. Производитель Aikon представляет PD E, преобразователь частоты, предназначенный для широкого спектра промышленных применений.

Принцип работы преобразователя частоты PD E

PD E использует передовые технологии для регулирования частоты переменного тока, поступающего на электродвигатель. Принцип работы преобразователя PD E основан на следующих этапах:

Начальный этап включает в себя поступление переменного тока на вход преобразователя.
Поступающий переменный ток преобразуется в постоянный ток с использованием выпрямителей.
Постоянный ток затем инвертируется обратно в переменный ток, но уже с частотой, регулируемой PD E. Это обеспечивает возможность точного управления частотой вращения электродвигателя.
Измененный по частоте переменный ток передается на электродвигатель, позволяя точно регулировать его скорость вращения.

Основные характеристики преобразователя частоты PD E

PD E предоставляет широкий диапазон по мощности, что делает его универсальным решением для различных промышленных приложений. От маломощных систем до крупных промышленных установок, PD E может быть адаптирован для различных задач.
Одним из ключевых преимуществ PD E является его способность значительно снизить энергопотребление за счет точного управления скоростью вращения электродвигателя. Это особенно важно в системах, где требуется динамическое изменение нагрузки.
PD E обеспечивает надежную работу электродвигателя за счет интегрированных защитных функций. Это включает в себя защиту от перегрева, короткого замыкания и других аварийных ситуаций, что увеличивает надежность работы системы.
Преобразователь PD E обладает простым и интуитивно понятным интерфейсом, что упрощает процесс настройки и управления. Это позволяет операторам быстро внедрять и настраивать оборудование с минимальными затратами времени и ресурсов.
PD E совместим с различными типами электродвигателей, что обеспечивает гибкость в выборе оборудования и его применении в различных сферах промышленности.

Купить преобразователь частоты PD E
Купить высокотехнологичный преобразователь PD E, который представляет собой эффективное решение для управления электродвигателями, обеспечивая надежность и экономию энергии в различных промышленных сценариях. Использование передовых технологий и уникальных решений делает его важным элементом в повышении производительности и снижении эксплуатационных расходов в современных технологических системах.

Входное напряжение: 1АС 220В ± 15%, 3АС 220В ± 15%, 3АС 380В ± 15%, 3АС 660В ± 10%, 3АС ± 15%

Входная частота: 47 ~ 63 Гц

Коэффициент мощности: 0-10 В, 4-20 мА

Режим управления: управление V/F, векторное управление без PG (SVC),
векторное управление PG (FVC)

Управление V/F: линейный, многоточечный, квадратная кривая V/F, разделенная V/F

**Командный режим работы: с клавиатуры, через клеммы, последовательной связью

Источник опорной частоты: цифровой, аналоговый, частота импульсов, последовательная связь. Допускаются комбинации нескольких режимов

Перегрузочная способность: тип P: 120% номинальный ток 60 с, 150% номинальный ток 3 с

Пусковой момент: тип P: 0,5 Гц/100%

Диапазон регулировки скорости: от 0,5 до 16,0 кГц, автоматическая регулировка несущей частоты в соответствии с характеристиками нагрузки

Точность регулирования скорости: ±0,5% (SVC); ±0,02% (FVC)

Несущая частота: от 0,5 до 16,0 кГц, автоматическая регулировка несущей частоты в соответствии с характеристиками нагрузки

Частотное разрешение: цифровая настройка: 0,01 Гц. аналоговая настройка: максимальная частота x 0,025%

Режим ускорения и замедления: линия или S-образная кривая, 4 типа времени ускорения/замедления с диапазоном 0,0~6500,0 с

Простой ПЛК и многоступенчатая скорость работы: встроенный ПЛК или клемма управления, устанавливаются 16 шагов скорости

Встроенный PID: встроенный регулятор отбора мощности позволяет легко реализовать управление замкнутым контуром параметров процесса (таких как давление, температура, расход и т. д.)

Автоматическое регулирование напряжения (AVR): автоматически поддерживать постоянное выходное напряжение при изменении напряжения электрической сети

Общая шина постоянного тока: общая функция шины постоянного тока: несколько инверторов могут использовать общую шину постоянного тока

Управление траверсой: функция управления траверсой:1 кратное управление частотой треугольных импульсов

Управление фиксированной длиной: настройка контроля длины

Контроль времени: диапазон времени установки:0~6500мин

Входные клеммы: -6 программируемых цифровых входов, один из которых поддерживает высокоскоростной импульсный вход;
1 аналоговый вход 0~10 В постоянного тока;
2 входа 0~10В или вход 0~20 мА.

Выходные клеммы: 1 выход открытого коллектора, он может быть расширен до 1 высокоскоростного импульсного выхода;
2 релейных выхода;
2 аналоговых выхода: выход 0~10 В постоянного тока или выход 0~20 мА.

Интерфейсы: ModBus RTU RS485

LED-дисплей: отображает частоту настройки, выходную частоту, выходное напряжение, выходной ток и т. д

Степень защиты: IP20/IP54

Влажность и температура: 90% относительной влажности или менее (без конденсации),
-10°C +40°C. Преобразователь частоты отключится, если температура окружающей среды превысит 40°C

Вибрация: При 20 Гц 9,8 м/с (1 Г), при 20 Гц 5,88 м/с (0,6 Г)

Среда хранения: ≤1000м, в помещении (без агрессивных газов и жидкостей)

Температура хранения: От -20°C. до +60°C

Режим охлаждения: Принудительное воздушное охлаждение

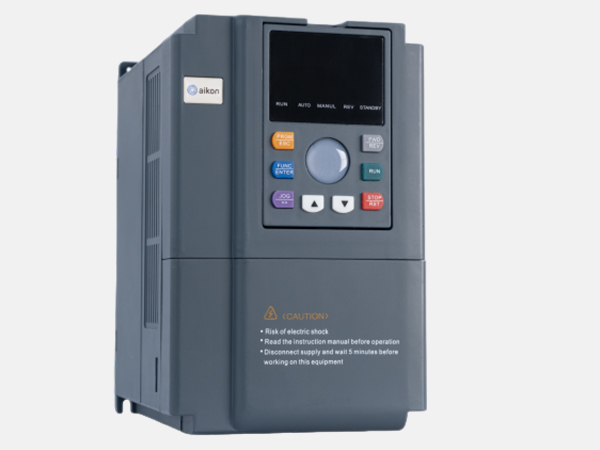

Aikon PD E
