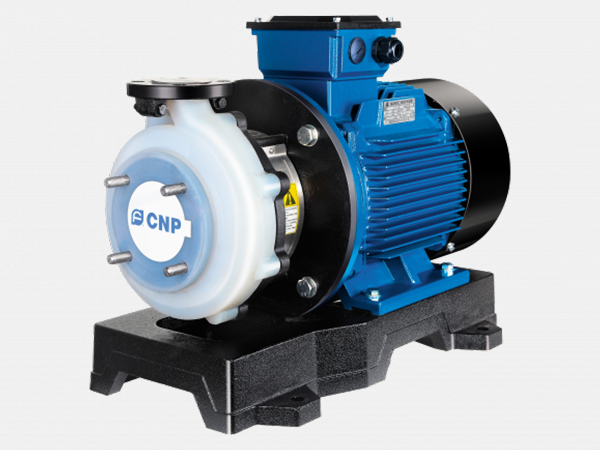

CNP SZ — Химические центробежные с проточной частью из фторопласта

Насосы SZ являются несамовсасывающими консольно-моноблочными центробежными одноступенчатыми агрегатами, установленными на жесткой стальной раме. Серия обладает хорошей коррозионной стойкостью, стойкостью к высоким и низким температурам, передовыми механическими уплотнительными материалами, высокой эффективностью и длительным сроком службы.

Применение:

Насосы серии SZ применяются для перекачивания химически активных и нейтральных жидкостей: кислот разных концентраций, щелочей, соленых растворов, окислителей, органических растворителей, гальванопокрывающих смесей, ядохимикатов, красок, лаков и т.д.

 • Нефтяная и химическая промышленность, очистные сооружения нефти и газа;
 • Лакокрасочная промышленность;
 • Фармакологическая промышленность
 • Плавильная, полиграфическая, гальваническая промышленность;
 • Откачка химических жидкостей изц цистерн, отстойников, временных хранлилищ;
 • Перекачивание краски, клея, лака, концентрированных кислот и т.д.

Конструкция:

Насос SZ – центробежный, одноступенчатый, с осевым входом и радиальным выходом. Входной и выходной патрубки соединяются с трубопроводом через стандартные фланцы. Рабочее колесо гидравлически разгружено от осевой нагрузки.

Корпус может быть выполнен полностью из фторопласта F26 (F46), либо из чугуна с фторопластовой вкладкой, но в обоих случаях рабочая среда будет контактировать только с фторопластовыми элементами. Корпусные детали выполнены из чугуна. Рабочее колесо армировано сталью и также выполнено из фторопласта.

Агрегаты серии SZ являются моноблочными и установлены на жесткой стальной раме, вращающий момент передается за счет жесткого соединения.

Электродвигатель:

• Асинхронный двигатель с вентиляторным охлаждением;
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение: 380 В, 50 Гц.

Условия эксплуатации:

• Чистая жидкость не содержащая твердых частиц и волокон;
• Температура жидкости : -20 °С ~ -120 °С;
• Плотностьжидкости: 1,35 кг/м³;
• Давление в насосной части: 10 бар;
• Температура окружающей среды: до +40 °С;
• Высота над уровнем моря: до 1 000 м.

• Расход: до 60 м³/ч;
• Напор: до 54 м;
• Мощность: до 18,5 кВт;
• Температура рабочей среды: -15 °С ~ +120 °С;
• Максимальное рабочее давление: до 10 бар;
• Материалы насосов: корпус и рабочее колесо из фторпласта;
• Класс энергоэффективности: IE2;
• Частота вращения: 2900 об/мин;
• Степень защиты: IP55.
