CNP NISO, NIS, NISF (DIN 24256) — Консольные и консольно-моноблочные насосы

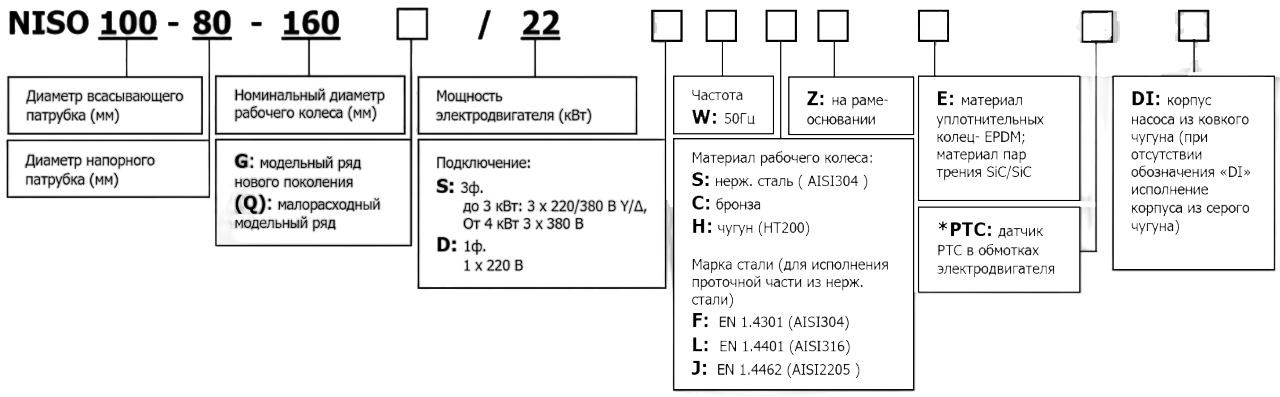

Насосы серий NISO/NIS/NISF – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением передовых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.

Применение:

• Водоснабжение и водоподготовка;
• Системы кондиционирования;
• Системы охлаждения и циркуляции;
• Противопожарные системы;
• Ирригационные системы;
• Технологические системы.

Конструкция:

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.

Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR.

Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность.

Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2).

Электродвигатель:

В качестве привода используется погружной масло-водозаполненный электродвигатель со степенью защиты IP68. Конструкция электродвигателя допускает эксплуатацию агрегата в вертикальном и горизонтальном положении. В конструкции предусмотрен упорный подшипник, который обеспечивает баланс осевых сил в насосе.

 • Степень защиты: IP68;
 • Класс изоляции: F;
 • Диапазон частотного регулирования: 5-50 Гц;
 • Диапазон допустимых отклонений напряжения: ±5%;
 • Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.

Установочные размеры соответствуют стандарту NEMA.

 • 4-дюймовый двигатель из нержавеющей стали;
 • присоединительный фланец из бронзы или нержавеющей стали:
   ◦ однофазное исполнение: 0.37—1.5 кВт;
   ◦ трехфазное исполнение: 0.37—7.5 кВт;
 • 6-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
   ◦ трехфазное исполнение: 4—37 кВт;
 • 8-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
   ◦ трехфазное исполнение: 5.5—75 кВт.

Условия эксплуатации:

• Чистые, не взрывоопасные жидкости, не содержащие абразивных твердых или волокнистых примесей и не агрессивных к нержавеющей стали;
• Макс. температура жидкости: 25 °C (более высокая по запросу);
• Макс. рабочее давление: 38 бар;
• Водородный показатель pH: 6.5—8.5;
• Макс. глубина погружения: 70 м.
