CNP CHL, CHLF(Т) — Горизонтальные, многоступенчатые, центробежные насосы

Горизонтальные многоступенчатые центробежные моноблочные насосы нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.

Применение:

• Водоснабжение;
• Системы кондиционирования воздуха;
• Системы охлаждения, циркуляции, водонагрева;
• Системы водоочистки: фильтрация, водоподготовки;
• Системы орошения;
• Санитарно-техническое оборудование;
• Установки повышения давления.

Конструкция:

Насосные агрегаты серии CHL, CHLF(T) состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

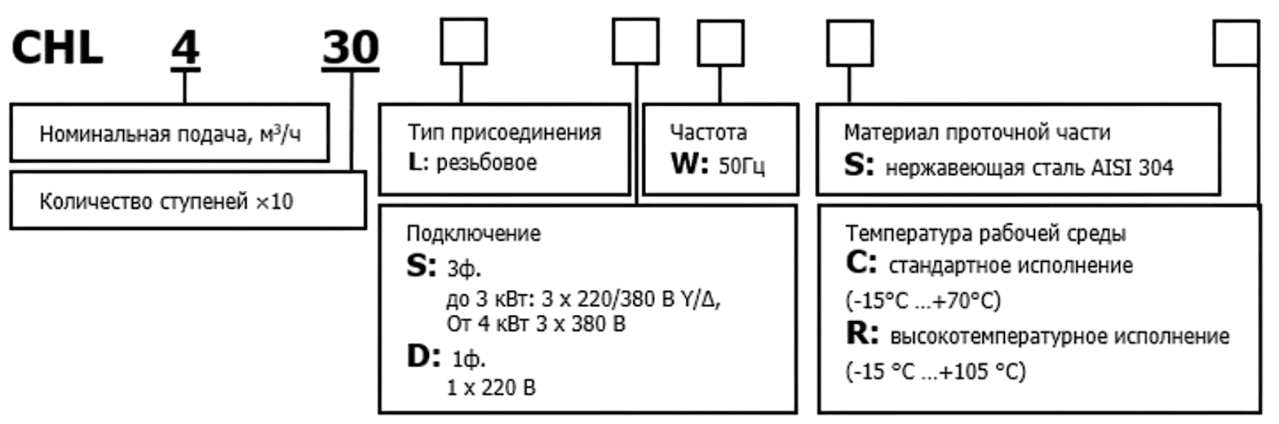

CHL:

Пакет собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут с использованием специальных стяжек с резьбовыми концами и помещен в общий корпус, изготовленный из нержавеющей стали.

CHLF(T):

Проточная часть насосов серии CHLF(T) также состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно (материал чугун/нержавеющая сталь). Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками."

Электродвигатель:

В качестве привода в насосах серии CHL, CHLF(T) используется асинхронный электродвигательтипа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

 • Степень защиты: IP55;
 • Класс изоляции: F;
 • Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В;
 • Максимальная мощность однофазного двигателя Р1= 2,4 кВт.

Условия эксплуатации:

Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.) Жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.

Температура жидкости:

 • стандартное исполнение: от -15 °С до +70 °С;
 • высокотемпературное исполнение: до +110 °С;
 Температура окружающего воздуха: не более 40 °С.

Высота над уровнем моря: не более 1 000 м.
Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).

• Расход: до 28 м³/ч;
• Напор: до 60 м;
• Мощность: до 4 кВт;
• Температура рабочей среды: -15 °С ~ +105 °С;
• Максимальное рабочее давление: до 10 бар;
• Материалы насосов:проточная часть, рабочие колеса из нерж. стали AISI 304,
CHLF - входной/выходной патрубки из нержавеющей cтали AISI 304,
CHLFT - входной/выходной патрубки из чугуна;
• Класс энергоэффективности: IE2;
• Частота вращения: 2900 об/мин;
• Степень защиты: IP55.
