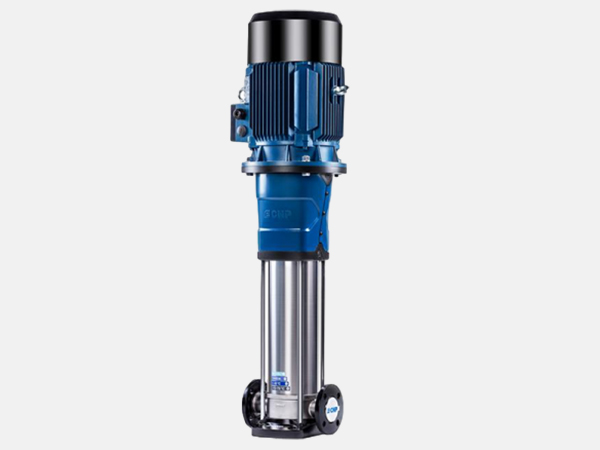

Серия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности – оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн.
Для получения предложения свяжитесь с нами по телефону: (812) 982-25-23, электронной почте: info@icneva.ru или оставьте заявку на нашем сайте:
Описание
Характеристики
Прайс-листы
Cерия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности – оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн.
Применение:
• Системы повышения давления воды;
• Фильтрация и перекачка воды в системах водоснабжения;
• Моечные установки высокого давления;
• Противопожарные установки;
• Cистемы охлаждения и кондиционирования воздуха;
• Системы питания паровых котлов и перекачка конденсата;
• Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;
• Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы;
• Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.
Конструкция:
Основой насосной части агрегата являются секции, состоящие из рабочих колес и диффузоров (направляющих аппаратов), установленных последовательно. Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем.
Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу "in-line"; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.
Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B). Более подробное материальное исполнение отдельных компонентов описано в каталоге.
Электродвигатель:
В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).
Условия эксплуатации:
Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.
Температура перекачиваемой среды:
• стандартное исполнение: от -15ºС до 70ºС;
• высокотемпературное исполнение: от -15ºС до 120ºС;
Температура окружающей среды: не более +40ºС;
Высота над уровнем моря: не более 1 000 м.
• Расход: до 240 м³ /ч;
• Напор: до 305 м;
• Мощность: до 110 кВт;
• Температура рабочей среды: -15°С ~ +120°С;
• Максимальное рабочее давление: до 30 бар;
• Материалы насосов: проточная часть, рабочие колеса всех типов насосов из нержавеющей стали AISI 304;
CDM - входной/выходной патрубки из чугуна;
CDMF - входной/выходной патрубки из нерж. cтали AISI 304;
• Класс энергоэффективности: IE3;
• Частота вращения: 2900 об/мин;
• Степень защиты: IP55;
• Тип присоединения: фланцевое (CDM - фланец, CDMF - фланец на резьбе), резьбовое.
Примечание:
*-для типоразмера CDM/CDMF 32, 42, 65, 95, 125 и 155
**- количество уменьшенных рабочих колес для типоразмера CDM 200. Если отсутствует цифра перед «А» или «В», значит, что колесо 1.
CDM
CDMF
CDM (резьба)
CDM (1ф.)
CDM (1ф.) (высокотемп.)
