Ливневые очистные сооружения

* - Длина корпуса зависит от комплектации

Примечание: Размеры указаны для справки. Размеры уточняются на стадии согласования конструкционных листов.

Схемы установки:

Схемы установки комплексных систем очистки можно разделить по строительным и технологическим особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

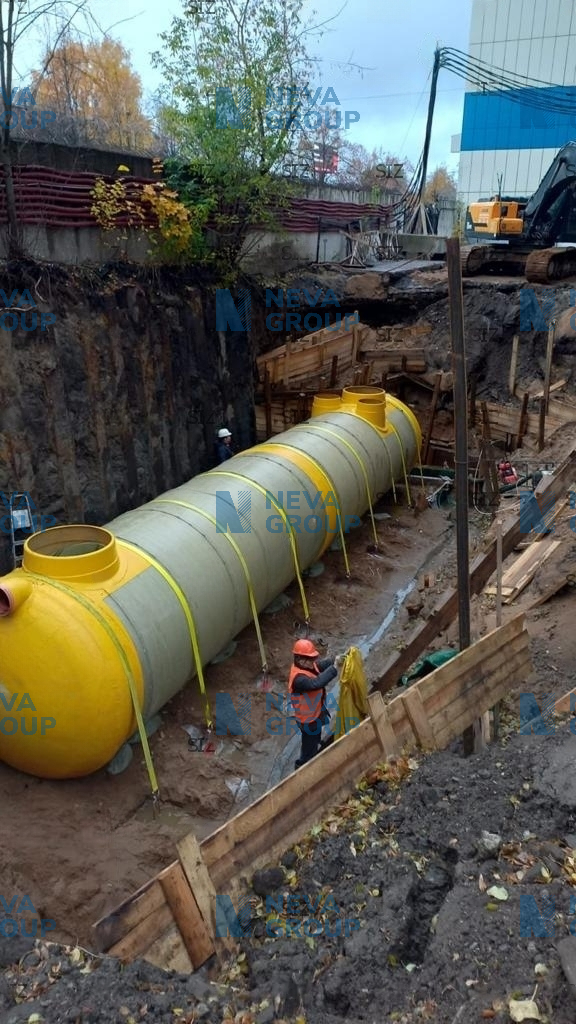

Подземная установка

Классическим и наиболее надежным видом установки комплексной системы очистки является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет подавать сточные воды в самотечном режиме и тем самым обеспечить максимальную эффективность очистки.

Наземная установка

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам, установка на мостовых конструкциях) применяют наземную установку. Комплексная система очистки может быть выполнена с ложементами и утеплением, либо установлена в утепленный павильон. Недостатком такого вида установки является необходимость подачи стока насосными станциями, а так же применение усиленных корпусов, что повышает стоимость оборудования.

Полузаглубленная установка

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Комплексная система очистки устанавливается на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По технологическим особенностям различают параллельную и комбинированную установку.

Параллельная установка

Параллельная установка комплексной системы очистки применяется при необходимости увеличить производительность системы. Разделение потока происходит в предварительно установленных колодцах. Следует понимать, что параллельная установка применяется исключительно при необходимости увеличения производительности. Так, требуемую производительность 300 л/c возможно обеспечить параллельной установкой трех систем производительностью 100 л/с каждая.

Комбинированная установка

Иногда концентрация  загрязнений в поступающем на очистку стоке превышает паспортные параметры сооружения (например 4000 мг/л по ВВ вместо 3000 мг/л по паспорту). В этом случае проектировщик может расчитать требуемую длину отстойника для снижения концентрации ВВ с 4000 мг/л до паспортных и применить в проекте комбинированную систему очистки - пескомаслоуловитель в качестве отстойника первой ступени очистки и комплексную систему очистки в качестве основной ступени очистки. Необходимо понимать, что комплектация очистных сооружений дополнительными блоками и их комбинирование позволяет расширить диапазон работы ЛОС по входящим концентрациям.
