Как выбрать насосную станцию: подробное руководство с расчетами

Хорошо, если на участке есть скважина или колодец, которые могут обеспечить подачу воды в дом. Плохо, если для обеспечения водоснабжения используется неподходящая насосная станция. Выбор насосов для подачи воды огромный. И ошибкой многих людей является покупка наиболее популярной модели оборудования без проведения предварительных расчетов. В лучшем случае, вам просто не удастся обеспечить нужные условия водоснабжения. В худшем — устройство может оказаться в принципе бесполезным и вам придется покупать новое.

Знать ключевые особенности обеспечения водоснабжения насосной станцией;
Провести необходимые расчеты для определения возможности использования конкретного устройства;
Правильно выбрать сам насос.

Разберемся в каждом вопросе подробнее.

1. Ключевые особенности автоматических насосных станций

Несмотря на широкое разнообразие насосных станций на рынке, всех их можно объединить по одному параметру — возможная высота подачи воды. Все станции поверхностного типа способны выкачивать воду из водоносного слоя, залегающего максимум на 8-9 метрах. Обусловлено это атмосферным давлением. Забор воды происходит следующим образом: из-за вытеснения имеющейся в камере насоса жидкости после включения устройства давление на выходе становится ниже, чем в самом колодце/скважине. Поэтому если глубина залегания водоносного слоя превышает 8-9 метров, то автоматическая насосная станция просто не справится с задачей обеспечения водоснабжения: для подачи воды к насосу не хватит давления.

К слову, максимальная глубина забора воды насосной станцией составляет 10 метров. Но это при условии отсутствия сопротивления труб. На практике же такое невозможно, поэтому рекомендуется брать в учет максимально допустимые 8-9 метров.

2. Проведение необходимых расчетов перед покупкой насосной станции

Перед покупкой насосной станции важно провести расчет того, насколько эффективно она сможет обеспечивать необходимые условия для водоснабжения в доме. Для этого нужно:

Суммировать расход всех точек водоразбора в доме и на участке. Например, расход душа, мойки и стиральной машины составляет, в среднем по 0,7 куб.м/час. Унитаза и умывальника — 0,4 куб.м/час. А ванны — 1,1 куб.м/час.
Сопоставить суммарный расход воды на объекте с рекомендованным расходом насосной станции. Последний показатель можно узнать в техническом паспорте или в ее описании на сайте, в каталоге.

При сопоставлении суммарного расхода с рекомендованным расходом насосной станции важно учитывать и давление. Для обеспечения бытовых нужд оно должно составлять минимум 2 атм в точке водоразбора.

3. Правильный выбор насоса

Грамотный менеджер по продаже автоматических насосных станций может самостоятельно провести все необходимые расчеты и предложить наиболее рентабельные модели оборудования для конкретных условий эксплуатации. Но такие специалисты встречаются не всегда. Чтобы создать действительно оптимальную систему водоснабжения на участке, лучше выбирать насосную станцию на основании предварительно проведенных самостоятельно расчетов.

Пример расчета характеристик насосной станции для выбора оптимальной модели

В рассматриваемом примере результат 4,5 меньше 8-9 метров. Значит, установка водонасосной станции в таких условиях позволит обеспечить подачу воды.

Следующий этап — определение соответствия производительности актуальным расходам. В данном примере используется душ и стиральная машина. Общий расход точек водоразбора составляет 1,4 куб.м/час. Чтобы обеспечить стабильную подачу воды в таком случае понадобится насосная станция с производительностью около 1,5 куб.м/час при условии давления от 2 атм (стандартные требования для обеспечения бытового водоснабжения).

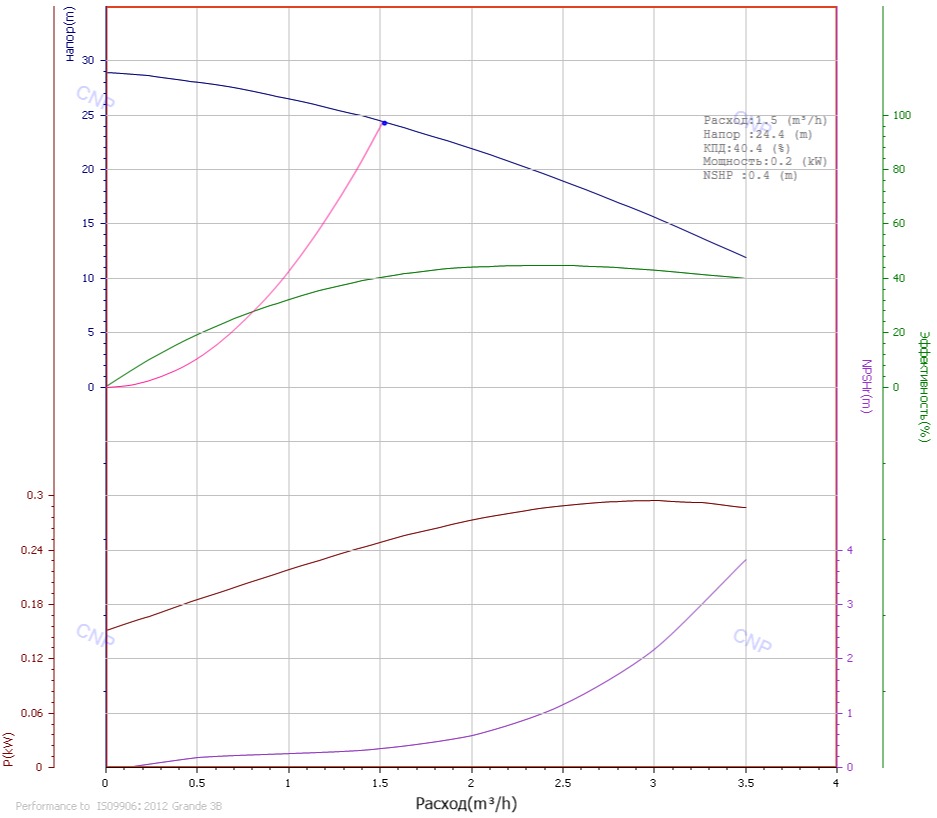

В техническом паспорте каждого насоса предоставляется график напорно-расходных характеристик. С его помощью можно определить, подходит ли конкретная модель под требуемые параметры расхода воды. Чтобы сделать это, необходимо:

Отложить на Х-оси графика напорно-расходных характеристик требуемую производительность (в рассматриваемом примере — 1,5 куб.м/час);
Провести вертикальную линию от определенной точки до ее пересечения с графиком производительности устройства;
Определить напор при конкретном расходе, проведя от точки пересечения горизонтальную линию к Y-оси.

Для перевода полученного показателя в атм, достаточно разделить его на 10. Например, если в результате работы с графиком вы получили 22 м, то ему будет соответствовать давление в 2,2 атм. Если же показатель 28 м, то давление в данном случае составит 2,8 атм.

Но и это не конец расчетов. Указанный выше метод используется для определения давления на выходе насоса. Но далее вода еще проводится к источникам водозабора, а каждые 10 м ее подъема равносильны дополнительному 1 атм. То есть если вода поставляется на второй этаж (высота которого составляет 4 м), то важно взять в расчет дополнительные 0,4 атм:

Если напор насоса составляет 22 м, то давление насосной станции будет: 22/10 - 0,4 = 2,2 - 0,4 = 1,8 атм.
Если напор насоса составляет 28 м, то давление насосной станции будет: 28/10 - 0,4 = 2,8 - 0,4 = 2,4 ам.

В первом случае насосная станция не подойдет для бытового водоснабжения, т.к. ее давление менее 2.0 атм. Второй вариант же является оптимальным для подачи воды в дом.

Заключение

Выбор насосной станции начинается задолго до посещения магазина. Прежде чем приобрести такое устройство, важно провести целый ряд расчетов и определить характеристики наиболее оптимального оборудования. Именно последние помогут вам быстро подобрать нужный насос, руководствуясь только его техническими параметрами.
